Q11Y/K系列液压闸式剪板机
发布时间：2016-3-4
性能特点及标准配置
1、整机采用全钢板焊接结构，震动消除应力，具有很好的刚性与稳定性。
2、采用先进的液压集成阀块，结构紧凑、减少管路连接，提高了系统的可靠性与已维修性。
3、串联油缸使机床在剪切时，剪切角不会变动。4、蓄能器回程平稳、迅速。
5、刀片间隙自动调整、准确、迅速、方便。
6、剪切角可调，减少板料扭曲变形。

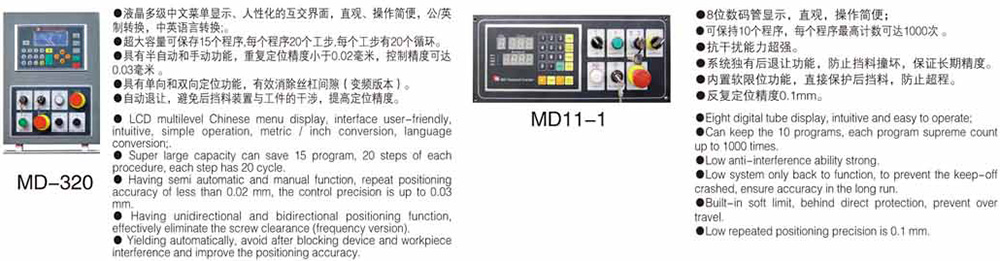

7、电动后挡料、位置显示器、方便准确。
8、滚动托料球，减少板料划伤，并可减少摩擦阻力。
Q11Y/Q11K系列液压闸式剪板机技术参数
| 型号 | 可剪板厚(mm) | 可剪板宽(mm) |
行程次数 (次/分) |
后档料距离(mm) | 剪切角 |
主电机功率 (KW) |
| 6*2500 | 6 | 2500 | 20-45 | 20-600 | 30′- 1°30′ | 7.5 |
| 6*3200 | 6 | 3200 | 16-45 | 20-600 | 30′- 1°30′ | 7.5 |
| 6*4000 | 6 | 4000 | 14-45 | 20-600 | 30′- 1°30′ | 7.5 |
| 6*5000 | 6 | 5000 | 11-40 | 20-600 | 30′- 1°30′ | 7.5 |
| 6*6000 | 6 | 6000 | 9-36 | 20-600 | 30′- 1°30′ | 7.5 |
| 7*7000 | 7 | 7000 | 7-28 | 20-600 | 30′- 1°30′ | 7.5 |
| 8*2500 | 8 | 2500 | 20-45 | 20-600 | 30′- 2° | 7.5 |
| 8*3200 | 8 | 3200 | 16-45 | 20-600 | 30′- 2° | 7.5 |
| 12*2500 | 12 | 2500 | 12-35 | 20-600 | 30′- 2° | 15 |
| 12*3200 | 12 | 3200 | 7-35 | 20-600 | 30′- 2° | 15 |
| 12*4000 | 12 | 4000 | 9-35 | 20-800 | 30′- 2° | 15 |
| 16*2500 | 16 | 2500 | 16-40 | 20-800 | 30′- 3° | 22 |
| 16*4000 | 16 | 4000 | 12-40 | 20-800 | 30′- 3° | 22 |
| 20*2500 | 20 | 2500 | 16-40 | 20-800 | 30′- 3° | 22 |
| 20*4000 | 20 | 4000 | 12-40 | 20-800 | 30′- 4° | 30 |
| 25*3200 | 25 | 3200 | 8-20 | 20-800 | 30′- 4° | 37 |
