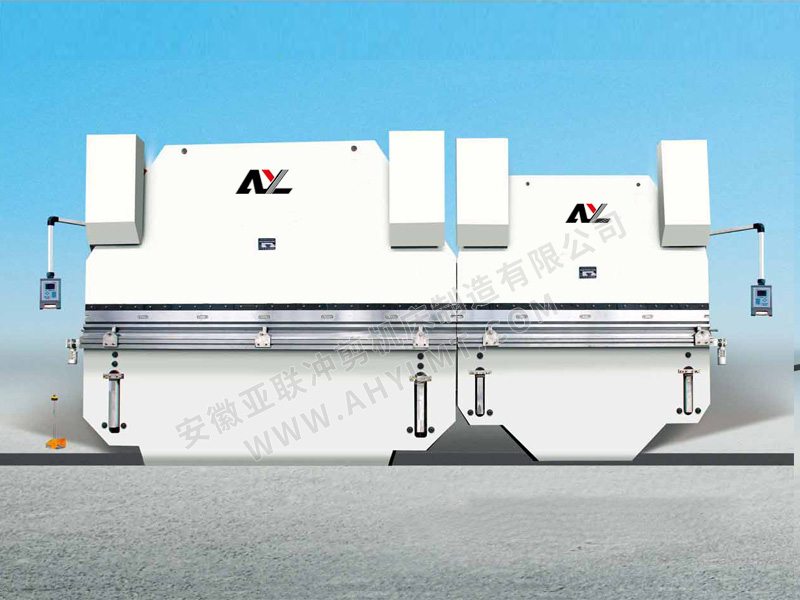

WAD系列电液同步数控折弯机

发布时间：2016-3-4

性能特点
1、主要构件采用UG\ANSYS\CAD三维有限元分析和优化设计；确保该机设计美观、结构可靠、工作稳定。
2、采用全钢焊接机架、拼装工作台结构，机器经优化设计，重要焊接部位和结构件经去应力处理，精度高、刚性好，便于运输、安装和操作、维修，造型美观。
3、模具刀口垂直面的直线度更高。
4、两个单机由数控系统联动块组成双机联动，可单机或双机操作。

WAD系列电液同步数控折弯机技术参数

型号 type	公称压力(KN) nominal force	工作台长度(mm) workable length	力柱间距(mm) Poles distance	喉口深度(mm) Throat depth	滑块行程(mm) Slider travel	最大开启高度(mm) max open	主电机功率(KW) power
63T/2500	630	2500	1905	300	100	410	5.5
63T/3200	630	3200	2500	300	100	410	11
80T/2500	800	2500	1990	300	100	410	11
80T/3200	800	3200	2500	320	100	410	11
80T/4000	800	4000	3000	320	100	410	11
100T/2500	1000	2500	1900	320	120	450	11
100T/3200	1000	3200	2500	320	120	450	11
100T/4000	1000	4000	3000	320	120	450	11
125T/3200	1250	3200	2500	320	120	450	11
125T/4000	1250	4000	3000	320	120	450	15
160T/3200	1600	3200	2500	320	200	460	15
160T/4000	1600	4000	3000	320	200	460	15
160T/5000	1600	5000	4000	320	200	460	15
160T/6000	1600	6000	4940	320	200	460	15
200T/3200	2000	3200	2500	320	200	460	15
200T/4000	2000	4000	3000	320	200	460	15
200T/5000	2000	5000	4000	320	200	460	15
200T/6000	2000	6000	5000	320	200	460	15
250T/3200	2500	3200	2500	400	250	590	18.5
250T/4000	2500	4000	3000	400	250	590	18.5
250T/5000	2500	5000	4000	400	250	590	18.5
250T/6000	2500	6000	5000	400	250	590	18.5
300T/3200	3000	3200	2530	400	250	590	22
300T/4000	3000	4000	3000	400	250	590	22
300T/5000	3000	5000	4000	400	250	590	22
300T/6000	3000	6000	5000	400	250	590	22
400T/4000	4000	4000	3000	400	250	590	30
400T/5000	4000	5000	4000	400	250	590	30
400T/6000	4000	6000	5000	400	250	590	30
500T/5000	5000	5000	4000	400	250	590	45
500T/6000	5000	6000	5000	400	320	590	45
600T/4000	6000	4000	3000	400	320	590	55
600T/6000	6000	6000	5000	400	320	590	55
800T/6000	8000	6000	5000	400	320	590	55
