GS46YL-120/90液压双头冲孔机
发布时间：2020-03-23

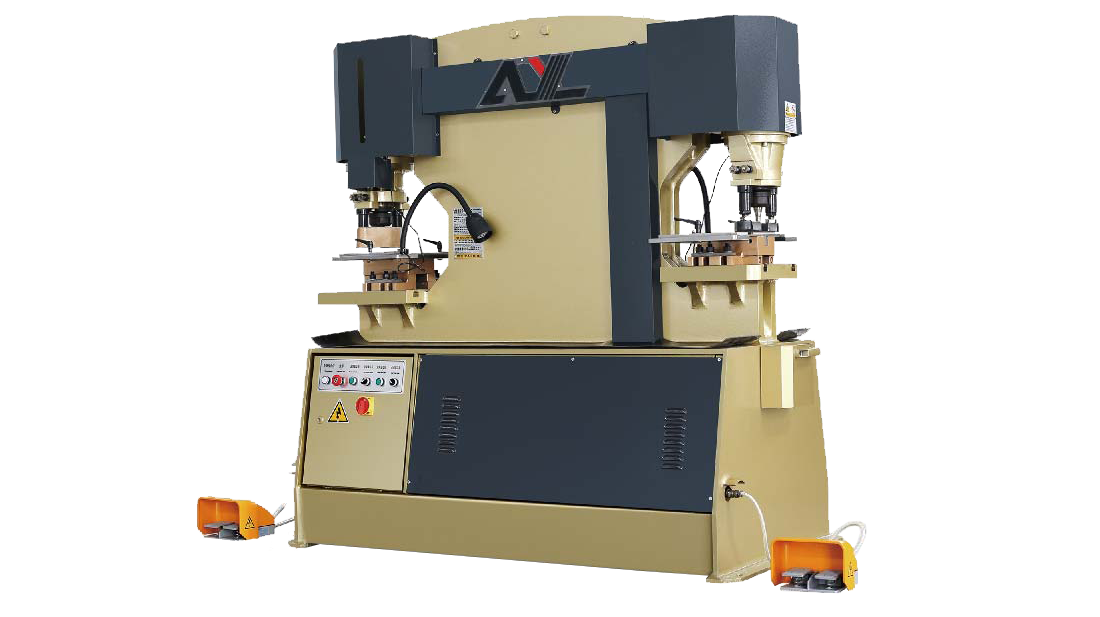

产品名称：亚联GS46YL-120/90双工位液压冲孔机
分类属性：液压冲床 冲孔通用设备 双工位多功能
冲孔机概述：
※ 安徽亚联双工位液压冲孔机设计精巧，大、小组件结构部件皆在数控加工中心上一次完成，配件互换性强。机架采用优质钢板焊接，一体化设计。C型开放机身，去应力处理，足够的强度和刚性保证了冲孔机结构的稳定。
※ 亚联专用金属油漆全方位喷涂，工业风外观。
※ 采用液压传动，噪音小，动力足，超大容量油箱配备风冷散热装置，可满足长时间工作要求。
※ 机械式压料与退料合一装置，调整便捷，简单耐用。
※ 两个冲压工位，主油缸选取120吨力的压力值，副油缸选用90吨力压力值，呈非对称结构。冲压行程自由调节，可满足对被加工工件的冲孔、模压和浅拉深成型等基本操作，选配不同的安徽亚联高品质刀具模具，可对中厚度平板、角钢、L型钢、T型钢、工字钢、槽钢及Z型钢等主要常见实心型材进行冲孔、压型、裁断、切边、倒角与模剪等加工工艺要求。
※ 双电机油泵组驱动，双脚踏开关控制，一机两用，效率翻倍。
※ 工作台高度采用人体工位设计，操作感舒适。
※ 常规喉口深度，可满足大部分产品的加工需求，也可根据客户需求定制加深喉口尺寸，让冲压获得更大空间，利于更大尺寸工件的加工。
※ 主工位采用大台面工作台板，副工位采用常规尺寸工作台板，均带刻度标尺的T型槽，双位下模座，便于工装模具的自由安装和调整，也便于配套冲压自动化周边设备的安装。
亚联GS46YL-120液压冲孔机技术参数
|
名 称 |
液压冲孔机 |
规格型号 |
GS46YL-120/90 |
GS46YL-120/120 |
||
|
生产厂家 |
安徽亚联冲剪机床制造有限公司 |
冲剪机品牌 |
铔联 |
|||
|
主 要 参 数 |
||||||
|
项 目 |
单位 |
参数值 |
||||
|
主工位 |
冲孔压力 |
KN |
1200 |
|||
|
副工位 |
KN |
900 |
1200 |
|||
|
被加工材料抗拉强度参照值 |
N/mm2 |
≤450 |
||||
|
主工位 |
平刃冲孔最大板厚×直径 |
mm |
25×φ32 |
|||
|
斜刃冲孔最大板厚×直径 |
25×φ35 |
|||||
|
副工位 |
平刃冲孔最大板厚×直径 |
20×φ30 |
25×φ32 |
|||
|
斜刃冲孔最大板厚×直径 |
20×φ35 |
25×φ35 |
||||
|
油缸最大行程 |
mm |
80 |
||||
|
空载行程次数 |
min-1 |
8~26 |
||||
|
主工位 |
喉口深度 |
mm |
400 |
|||
|
副工位 |
360 |
400 |
||||
|
主工位 |
最大装模高度 |
mm |
360 |
|||
|
副工位 |
300 |
360 |
||||
|
主工位 |
油泵电机组型号 |
- |
25CY-160M-4-11kW |
|||
|
副工位 |
25CY-132M-4-7.5kW |
25CY-160M-4-11kW |
||||
|
冲孔机液压油参考用量 |
L |
300 |
||||
|
液压冲孔机外形尺寸（长×宽×高） |
mm |
2370×1060×2200 |
||||
|
液压双头冲孔机重量估值 |
kg |
/ |
/ |
|||
|
马鞍山冲孔机价格 |
YUAN |
/ |
||||
|
订购说明：客户提供板厚尺寸以适配冲模具，冲孔效果更佳。副工位压力可选≤主工位的规格定制。 |
||||||
|
冲孔机价格和更多参数详情，敬请联系亚联冲孔机生产厂家或当地双头冲孔机经销商。 |
||||||

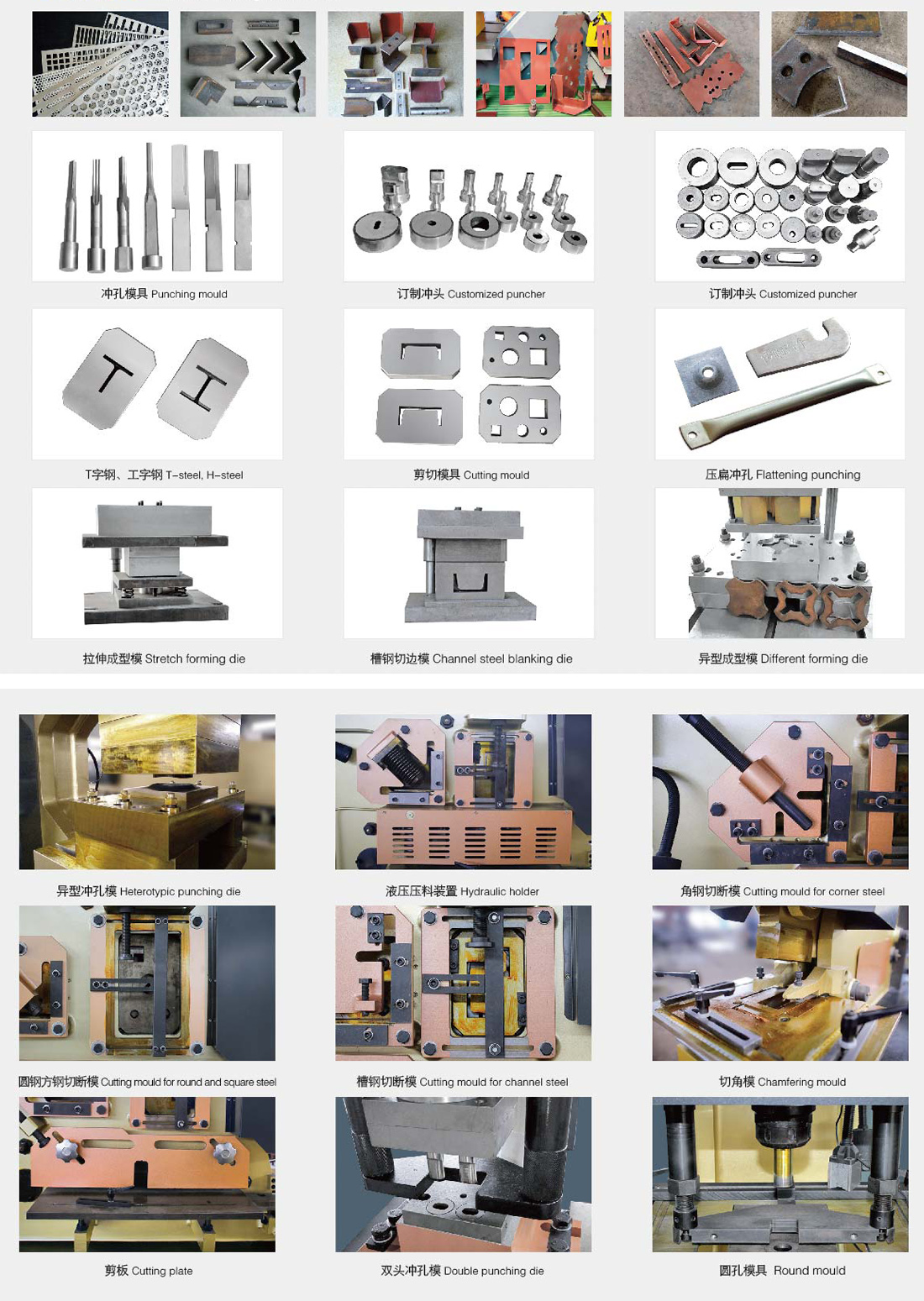

工件图展示
