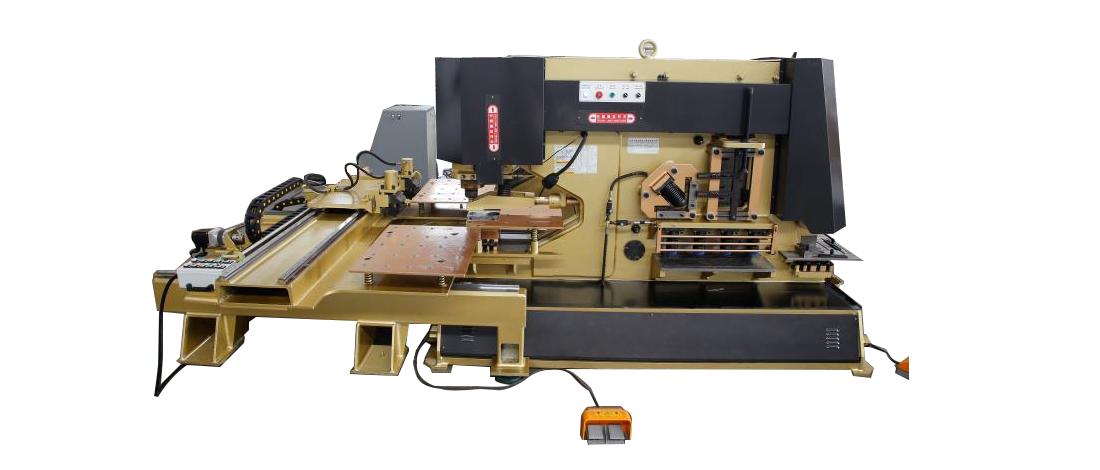

160P25型数控送料液压平板冲孔机
发布时间：2020-04-06
安徽亚联冲剪机床制造有限公司生产的SK46YL系列数控送料液压平板冲孔机，是针对各种平板、联接板进行冲孔和打字等作业的高精度、高效节能的自动化加工设备。
数控液压冲孔机适用于板厚6~30mm的中、低剪切强度的中厚板加工，主要应用于送变电铁塔、通讯杆塔、桥梁隧道施工、钢结构、建筑模板、金属结构件、汽车制造等行业。
该机型是由单工位（单头冲）或双工位冲孔机（双头冲）也可选用安徽亚联的多功能联合冲剪机作为工作母机，结合数控送料机，改变原液压系统回路，配套数控或PLC工控系统，增加线路控制完成冲孔作业。冲孔时生产线手动/自动可以切换，操作方便，可以连续生产。
工作母机一般选定冲压力为90吨、120吨、160吨、200吨或250吨机型.Y轴送料行程一般范围为500~1000mm，X轴送料行程一般范围±500~±1500mm。具体也可以根据客户要求来定制生产，以满足特定的加工要求。
SK46YL系列数控送料液压平板冲孔机结构组成部分为：冲孔母机、冲压模具单元、压料退料装置、数控移动送料装置、夹钳装置、托料板装置、定位装置、电控系统、数控系统、液压系统、润滑系统等。

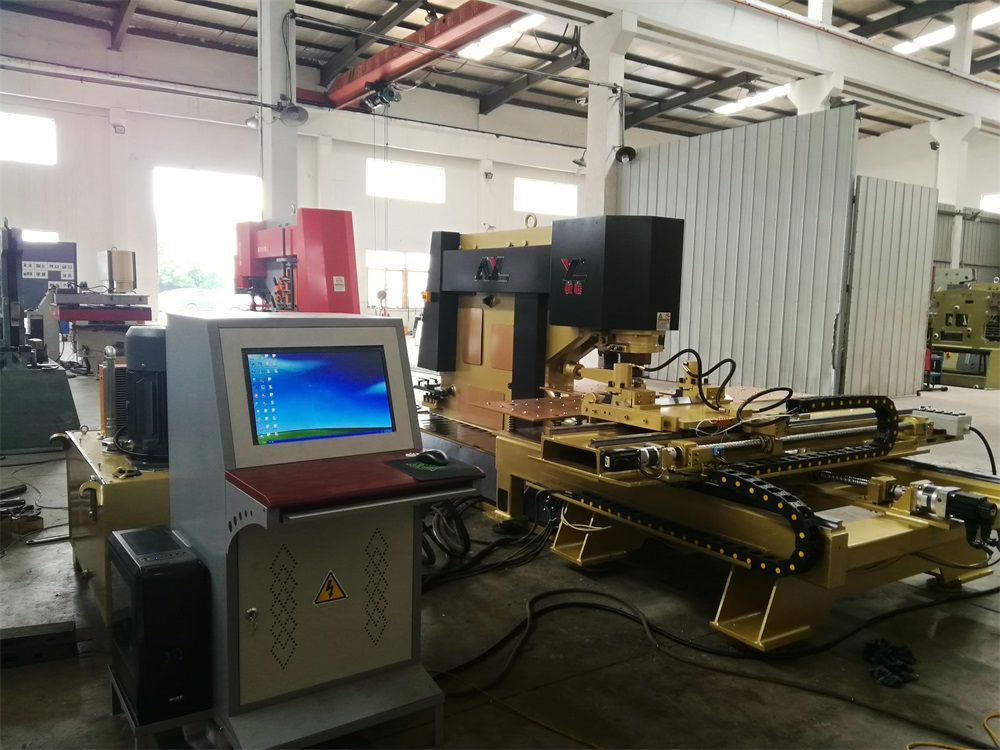

冲孔生产线数控系统由上位计算机、PLC、外部开关等组成，可实现CAD/CAM直接转换，并具备冲孔前对孔位的预演和复检功能，操作方便。具体工艺流程如下：程序准备-自动上料（可选项）-定位-夹钳夹料-按程序送料并冲孔-冲压完成-工件至下料位（零位/原点）-夹钳松料-自动下料（可选项）-码垛（可选项）

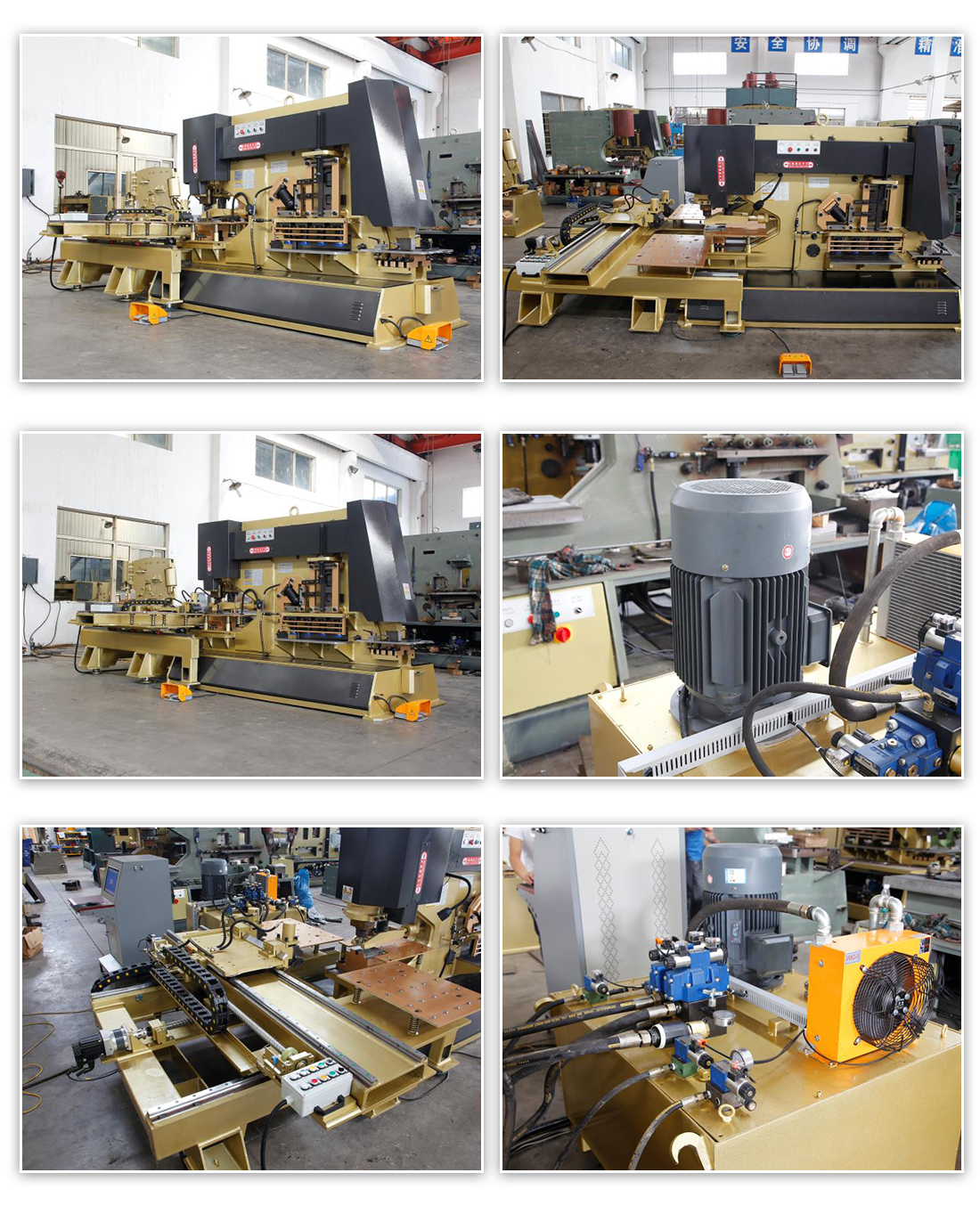

细节展示 Detail display
SK46YL系列数控送料液压平板冲孔机 主要技术参数
|
亚联数控送料液压冲孔机组型号 |
SK46YL-200P30 |
SK46YL-160P25 |
SK46YL-120P20 |
SK46YL-90P16 |
|
|
单头冲孔机型号（可选配联合冲剪机） |
G46YL-200 |
G46YL-160 |
G46YL-120 |
G46YL-90 |
|
|
安徽亚联数控送料机型号 |
P30 |
P25 |
P20 |
P16 |
|
|
冲孔工位数量 |
单工位 |
||||
|
液压油最小用量 |
600L |
500L |
|||
|
液压泵工作压力 |
≤25MPa |
||||
|
平板送料冲孔机组总功率 |
17.5kw |
13.25kw |
13.25kw |
9.25kw |
|
|
被冲孔板材强度参照 |
Q235 |
||||
|
最 大 冲 孔 尺 寸 |
单次冲压 |
δ35×Φ38mm |
δ30×Φ35mm |
δ25×Φ32mm |
δ20×Φ30mm |
|
连续冲压 |
δ30×Φ38mm |
δ25×Φ35mm |
δ20×Φ32mm |
δ16×Φ30mm |
|
|
加工平板长宽范围（一次装夹） |
1050×800mm（可按要求定制） |
||||
|
加工平板厚度范围 |
6~30mm |
6~25mm |
6~20mm |
6~16mm |
|
|
平板冲孔频率 |
8~11/min |
8~12/min |
8~13/min |
8~14/min |
|
|
压料/退料/落料方式 |
液压压料，自动退料，前通道落料/侧通道落料 可选。 |
||||
|
平板冲孔机结构 |
分体式(主机+送料机+液压站+控制台） |
||||
|
润滑方式 |
微电脑自动润滑，周期可调。 |
||||
|
供电方式 |
交流三相电 380V 50Hz |
||||
|
机组最小占位尺寸（左右*前后） |
4500×4500mm |
4250×4000mm |
4000×3850mm |
3750×3700mm |
|
|
数控平板冲孔机总质量 |
8200kg |
7200kg |
5000kg |
3800kg |
|
|
冲孔机 参 数 |
冲压力 |
2000KN |
1600KN |
1200KN |
900KN |
|
喉口深度 |
800mm（可按要求定制） |
||||
|
油缸行程可调节范围 |
40~80mm |
35~80mm |
30~80mm |
25~80mm |
|
|
最大装模高度 |
415mm |
385mm |
355mm |
315mm |
|
|
外形尺寸（前后×左右×高） |
2360×1380×2370mm |
1900×1290×2270mm |
1800×1060×2070mm |
1600×930×1890mm |
|
|
送料机 参 数 |
送料机机架结构 |
板管复合式 高强度加重型 |
|||
|
平板托料辅助 |
输送球钢板平台，左、右各1幅 |
||||
|
定位精度 |
±0.20mm/m |
||||
|
X轴最大安全行程 |
1000mm |
||||
|
Y轴最大安全行程 |
750mm |
||||
|
送进速度 |
5~15m/min |
||||
|
送料机总功率 |
2500W |
2250W |
2250W |
1750W |
|
|
X轴/Y轴滚珠丝杆 |
4040/4040 |
3240/4040 |
3240/4040 |
3240/4040 |
|
|
矩形直线导轨 |
35mm |
||||
|
液压夹钳数量 |
2 pcs（可按要求定制） |
||||
|
伺服电机及驱动器数量 |
2 set（台达/信捷可选） |
||||
|
运行模块控制系统 |
亚联CNC/PLC |
||||
|
外形尺寸（前后×左右×高） |
2300×2100×1300mm |
2300×2100×1250mm |
2300×2100×1200mm |
2300×2100×1150mm |
|
